Materialeeffektiv, en endnu kraftigere gulvløsning, der virkelig mindsker byggeriets klimaaftryk



Med sin enestående 3D-konstruktion bruger gulvløsningen FF-FLOOR 30 procent mindre beton end traditionelle løsninger og gør desuden en gulvkonstruktion 20 procent kraftigere.

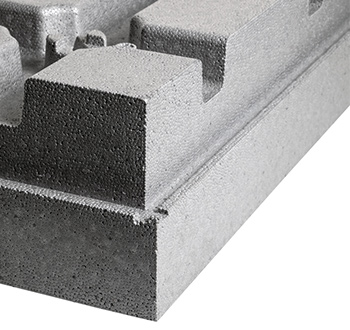

I løsningen, som er fremstillet med formteknologi, har man lavet gitteragtige riller i isoleringspladerne. Rillerne er fyldt med beton, som er hældt over de sammenpløjede isoleringsplader og desuden danner en gitteragtig støttekonstruktion i gulvet. I leverancen indgår også et armeringsnet, som er skræddersyet til systemet og som monteres til rillerne i isoleringen. Så behøver man ikke at gå på dem under arbejdet.



Fordele:

En FF-FLOOR 100 mm betonplade vs. en traditionel 100 mm betonplade:

• betonmængden bliver 30 % mindre = mindre klimaaftryk
• betonpladen bliver 20 % kraftigere
• hurtig montering: et tæt lag isolering + stålnet #300
• mindre stålforbrug
• betonpladen tørrer hurtigere
• bedre vedhæftning mellem beton og isolering

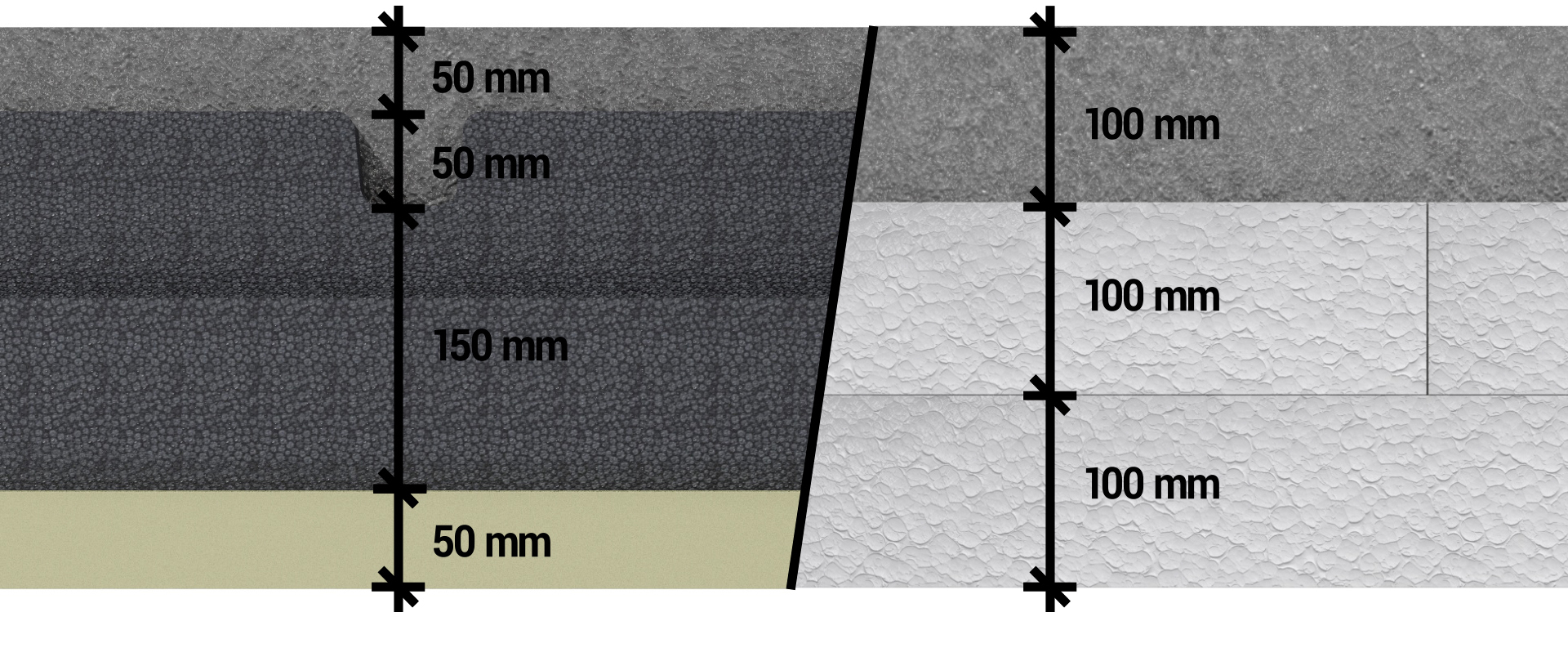

Traditionel stålbetonkonstruktion

Traditionel stålbetonkonstruktion

Udgangspunkterne for konstruktionsdimensionering:

Betonpladens trækståldele (i FF-FLOOR-isoleringens riller) og pladens totale tykkelse efter konstruktionsplanen (pladens anbefalede min. tykkelse 100 mm fra rillens bund).

Funktion:

• FF-FLOOR 100S/200 mm opfylder U-værdikravet for normale gulve
• Isoleringen kan alternativt laves af to lag isolering, og så er det nederste lag FINNFOAM eller FF-XPS 200 GULV / 100 mm og ovenpå er der FF-FLOOR EPS 100S/100 mm
• Isoleringerne FINNFOAM og FF-XPS har en høj modstand mod vanddamp, som i høj grad forbedrer gulvets fugttekniske funktionalitet og gør det let at lægge isolering på makadam.
• de 6 mm ståldele, som monteres i rillerne, modtager pladens belastning
• det FF-EPS-område, som bliver imellem gitterrilningen, fungerer som aflastning af pladen
• pladens tørringssvind modtages med oversidens ståldele eller fiberbeton (anbefales)

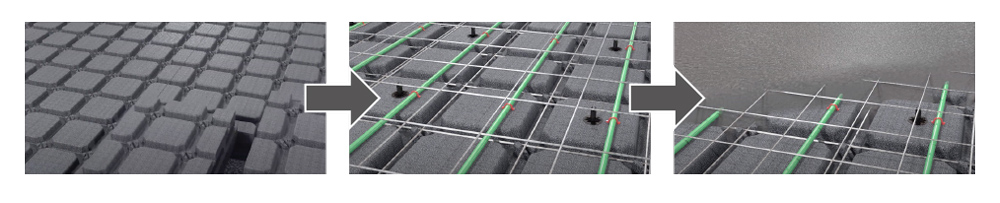

Montering af gulvvarmerørene:

på oversidens ståldele ved brug af fiberbeton på overfladen af FF-EPS med plastholdere og ved behov på trækståldelene
