    Rørgrøft

    Om det indkommende vandrør og afløbsrøret installeres i samme sandgrav med Finnfoam-rørinstallationsanlæg, dannes der en varmeveksling, idet en del af afløbsrørets varme bevares. Således forhindrer man, at vandrøret fryser til, og rørenes installationsdybde kan derfor reduceres.

    For at undgå at rør fryser til, installeres vandrør og afløbsrør traditionelt set på frostfri dybde. Dybe rørgrøfter, som når langt under grundvandets niveau, kan i værste fald lede til at grundvandsniveauet synker, at veje, rør og bygninger synker på områder med meget jord, forandringer i vegetationen i området og eventuelt også andre skadelige effekter på naturen.

    Hvis de lavest liggende gulve i bygningen skal udstyres med afløb og gadens og gårdarealets skråning og højdeforskelle tillader det, kan man forhindre, at vand- og afløbsrør, som installeres oven over frostgrænsen fryser til, ved at indkapsle rørene i varmeisolering.









    En god isolering forhindrer frostskader

    Varmeisolering og frostbeskyttelse af vand- og afløbsrør baserer sig på, at man tager vare på, og udnytter, jordvarmen og varmen fra rørene. Isoleringen mindsker varmetabet og forhindrer at rørene fryser til, ved at holde frostdybden oven over rørets åbning. Samtidigt undgår man, at jorden fryser til og at rørene skades af frostbevægelser.

    Værd at tænke på under planlægningen

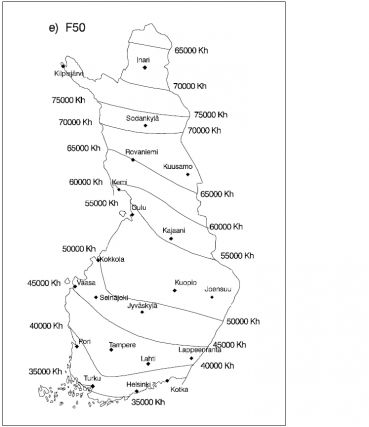

    Faktorer som man må tage med i betragtning, når man planlægger at frostisolere, er klimaforholdene, jordskorpen samt varmen, der frigives fra rørene. Isoleringen af rørene dimensioneres i henhold til den strengeste vinter på det geografiske relevante område, dvs. den laveste temperatur, som er blevet målt mindst én gang i løbet af de sidste 50 år (F50).

    Jordskorpens indvirkning

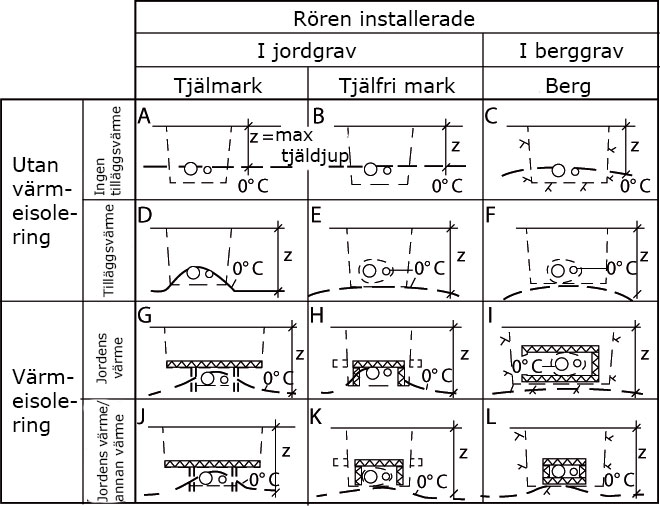

    Den frostfri dybde for rørene er i stor grad også afhængig af klima forholdene ved jordskorpen. I sand- og grus, samt i grov morænejord, er frostdybden større end sammenlignet med ler- og siltjord, eftersom de grovere jordtyper har høj varmekonduktivitet og lav varmelagringsevne. På tilsvarende måde er isoleringsbehovet større for overfladisk installerede rær i grov friktionsjord end i kohæsionsjord, som indeholder høje mængder vand. Mulighederne for at isolere rør, som installeres i en stenhule ved hjælp af jordvarme er også dårlige på grund af stens høje varmekonduktivitet og lave varmereserve.


    Ved frost i ler- og siltjord, samt i finkornet morænejord, isoleres rørene bedst ved hjælp af horisontal niveauisolering (se illustrationen ved siden af). På områder, der fryser kraftigt, anvendes en overføringskonstruktion for at jævne de kraftige variationer i frostløftet ud.

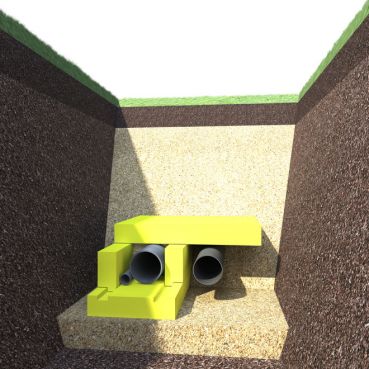

    I frostfri sand- og grusjord, samt i grov morænejord, er det mest hensigtsmæssigt at anvende en konveks U-isoleringsprofil, der når op til rørenes sider, hvorved varmen, som frigives fra rørene, kan tages vare på, på den mest effektive måde (se illustrationen ved siden af).

    Rør, som installeres i grund med stenhule, beskyttes mest effektivt med en isoleringsprofil, som går rundt om hele røret (se illustrationen ved siden af). Strømningshastigheden i røret og vandets temperatur må være tilstrækkeligt høje, for at røret ikke skal fryse til. Ved behov anvender man el-varmekabler som en tillægsvarmekilde, for at garantere rørenes funktion.

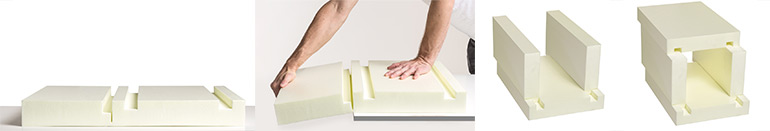

    Finnfoam-indkapsling 130 x 160
    Indkapsling (afløb 160 + vandudledning)



    Finnfoam-indkapsling 500 x 285






    Udnyttelse af afløbsvandets varme

    Ved dimensionering af isoleringen kan man, alt afhængigt af rørtypen, udnytte varmen, som afgives fra rørsystemet selv. Et regnvandsafløb kan have en nedkølende effekt på nærliggende rør, på grund af strømmende koldt overfladevand, samt på grund af ventilationen. Derimod kan man ved dimensionering af isoleringen ofte udnytte varmen fra afløbsrør og vandrør, som løber i samme grøft. Hvis man på strækningen, som skal isoleres, tillader en vis temperatursænkning på væsken, der transporteres i røret, og hvis denne tillægsvarme er permanent under den kolde periode, kan der tages hensyn til denne reducerende faktor ved dimensioneringen.

    Installationsdybden påvirker omkostningerne


    Rørenes installationsdybde påvirker i høj grad rørstrækningens byggeomkostninger, der over halvdelen af omkostningerne normalt går til udgravning, jordarbejde, installation og genopfyldning. Med en grundig installation kan behovet af sænkning af jorden mindskes i blødere jordområder, eftersom belastningen fra udgravningsarbejdet mindskes og konstruktionstiden forkortes. Desuden overflødiggøres grøfterne i konstruktionsfasen. Omkostningsbesparelserne kan blive betydelige.

    Rørenes frostbeskyttelse kan i de forskellige tilfælde dimensioneres i henhold til nedenfor stående dimensioneringskurver.



    Niveauisoleringens tykkelse, mm (FI-300) og bredde som funktion af tillægsvarmen i forskellige jordforhold.

    Den U-formede isolerings tykkelse, mm (FI-300) og bredde som funktion, når den tilladte frostdybde er z = 1,2 m.

    Den U-formede isolerings tykkelse, mm (FI-300) og bredde som funktion af tillægsvarmen, når den tilladte frostdybde er z = 1,6 m.

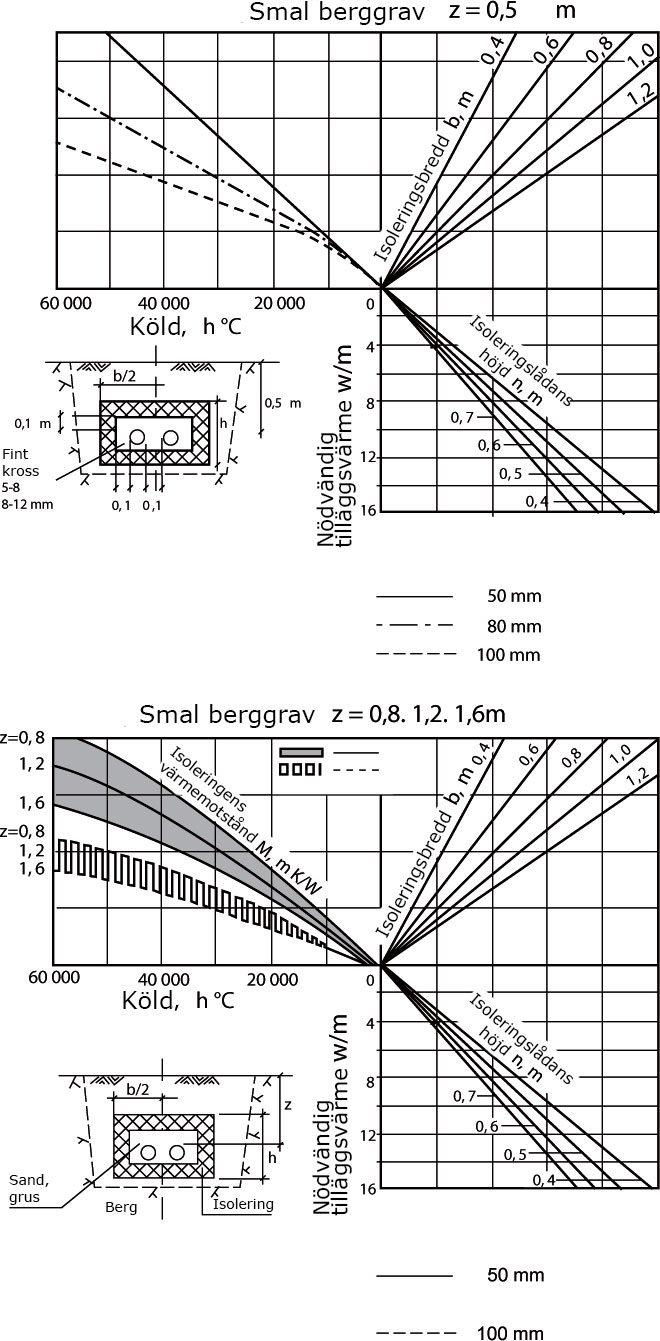

    Den indkapslede isolerings varmemodstand og bredde som funktion af tillægsvarmen i bjergstenshule.

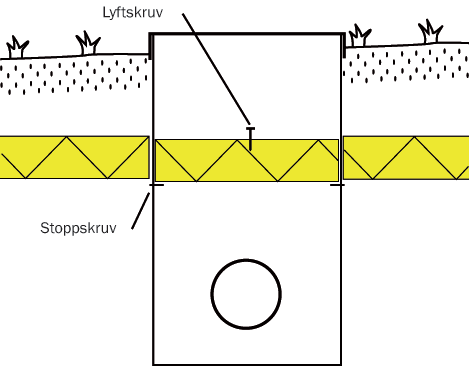

    Frostbeskyttelse af brønde


    Brønde kan let fungere som kuldebroer. Det er ganske enkelt at skære en form ud af Finnfoam, som man kan bruge som en form til brønden. Af den tilskårede, formgivne bid laver man meget simpelt et låg til indersiden af brønden, hvilket bør tilpasses, så låget sidder så tæt som muligt. Den holdbare og vandtætte Finnfoam holder udmærket som brønddæksel. Skruer fæstnes på brøndens sidder på samme højde som den omgivende frostisolering. Det betaler sig at fæstne en skrue i dækslet, så at det kan løftes på enkelt vis.

    I henhold til ovenstående princip kan forskellige typer brønde beskyttes mod tilfrysning. Det stabile og holdbare Finnfoam bærer sin egen vægt - også ved større spændvidde.
